智造之眼丨RF射頻連接器檢測

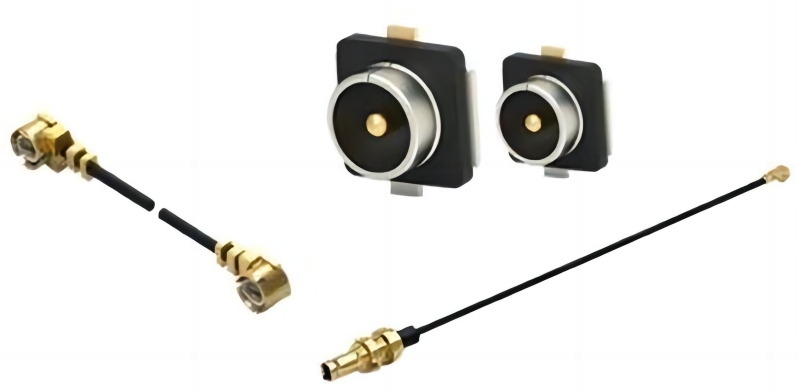

RF連接器即射頻同軸連接器，通常被認為是裝接在電纜上或安裝在設備上的一種元件，一種作為傳輸線電氣連接或分離的元件。

RF連接器屬于機電一體化產品，主要起橋梁作用，除此之外，兼有處理信號的功能，如濾波、調相位、混頻、衰減、檢波、限幅等。

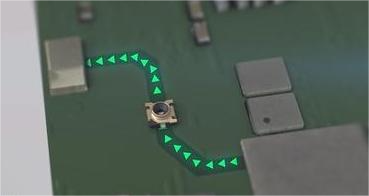

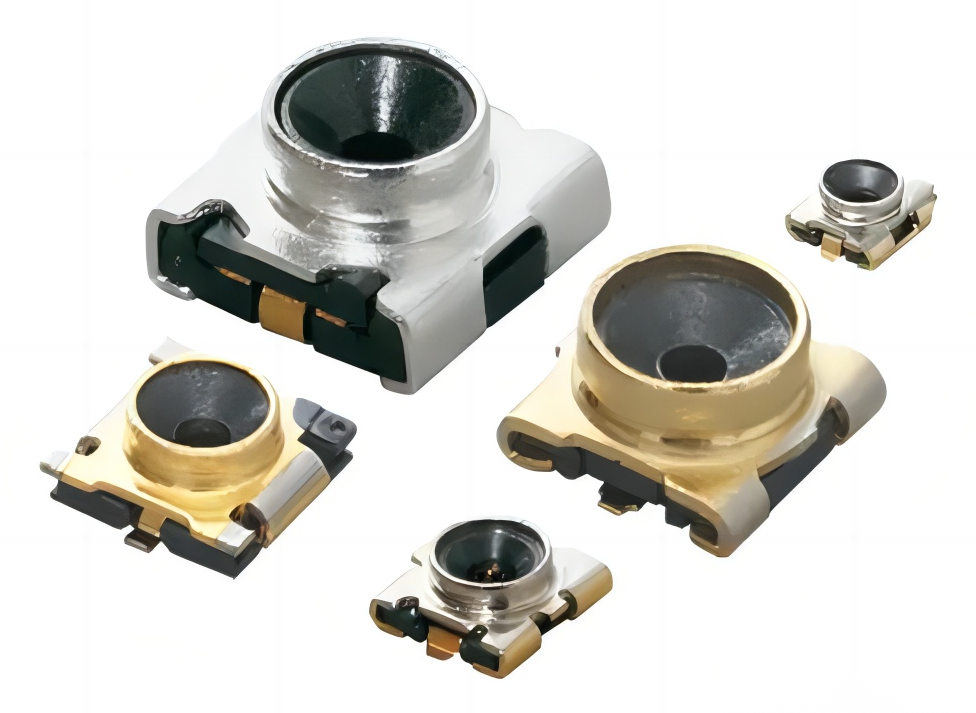

隨著整機系統的小型化，RF連接器的體積愈來愈小。在電路間傳遞高頻信號的超小型高頻同軸連接器，主要用于智能手機、平板電腦、可穿戴設備、及其他更小更薄的高性能通訊設備等。

工業應用之中，小型，優異，便宜的電子元件的需求越來越大。然而射頻連接器越小，制造越困難，制造成本越高，精度和誤差越差，人工檢測無法完全滿足質量檢測的要求。

機器視覺的應用可以在檢測精度上做到極致，嚴格把關射頻連接器的質量，同時提升生產的數量和規模，減少人工，提高效率，降低成本。

在手機等智能通訊設備上使用的微型RF連接器，其主要檢測外觀、尺寸和平面度等內容。智造之眼?依靠多年精密制造行業的檢測經驗，深入客戶現場，著力攻克RF連接器檢測的各方面應用難題，平衡檢測精度和速度要求，為客戶提供穩定可靠的視覺方案和產品，幫助客戶降低成本，增加效益。

1. RF座子外觀、尺寸、平面度檢測

產品規格：2mm

檢測視野: 6x4.5mm

檢測精度：0.01mm

檢測速度：80ms/次

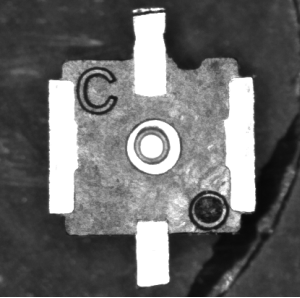

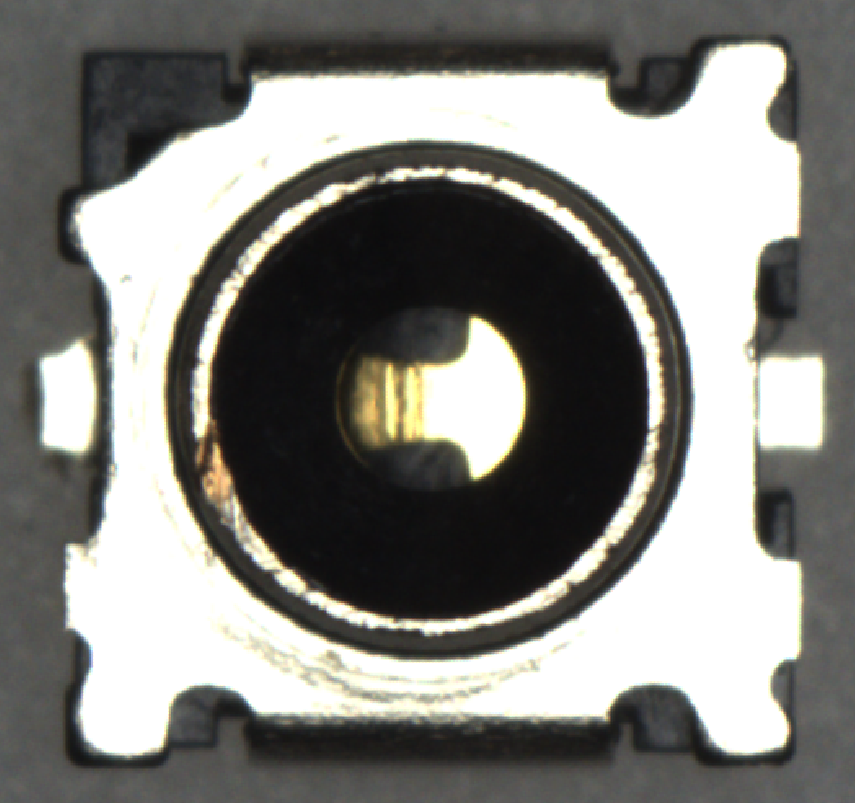

產品成像效果：

A. 圓環張裂/變形，小焊腳缺pin/變形，圓環內側缺膠/金屬異物，產品方向識別，中心針蓋膠、圓環外側塑膠缺膠/異物

B. 塑膠壓傷/變形

C. 中心針頭部壓平/變形

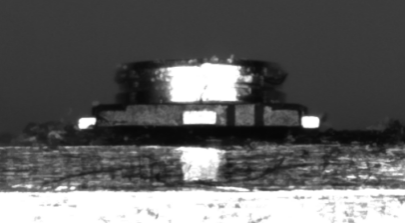

D. 小焊腳平面度檢測、大焊腳平面度檢測、產品上下反裝檢測、左右反向識別

2. RF線端檢測

產品規格：3mm×2mm

檢測精度：±0.02mm

檢測時間：約0.7 s/pcs （單個產品拍照3次）

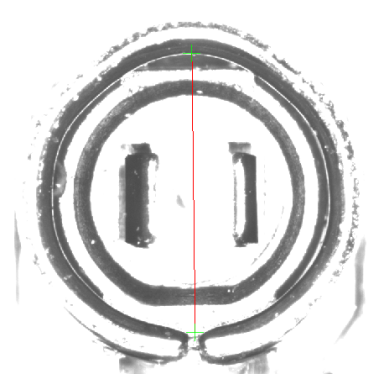

產品成像效果：

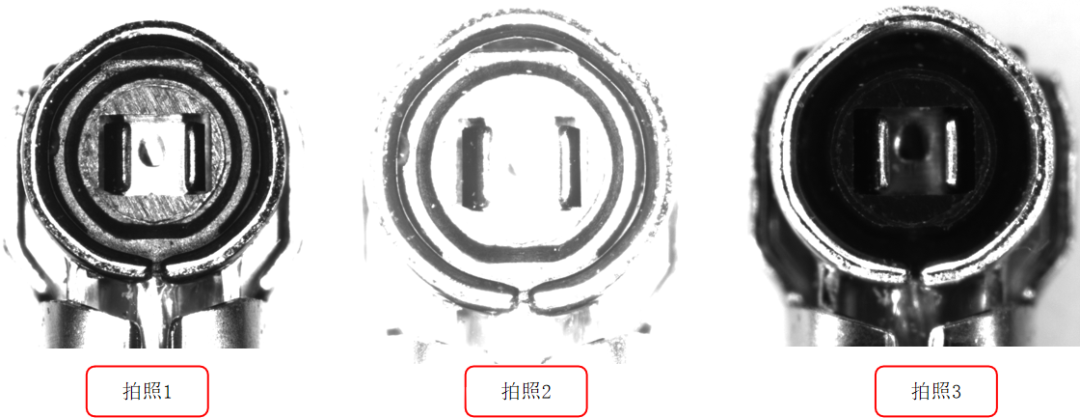

單個產品一共拍照3次，第1次拍照上方環光亮，曝光時間短，檢測塑膠是否有嚴重壓傷和尺寸。

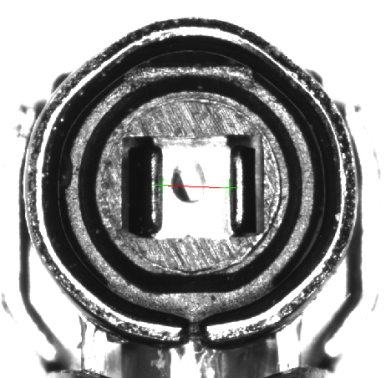

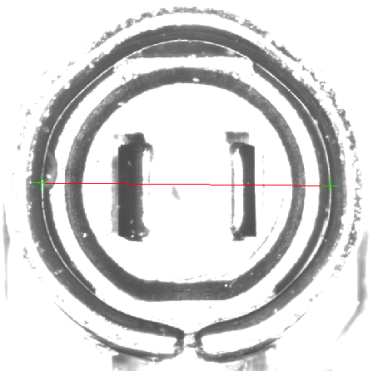

第2次拍照上方環光亮，曝光時間長，檢測尺寸。

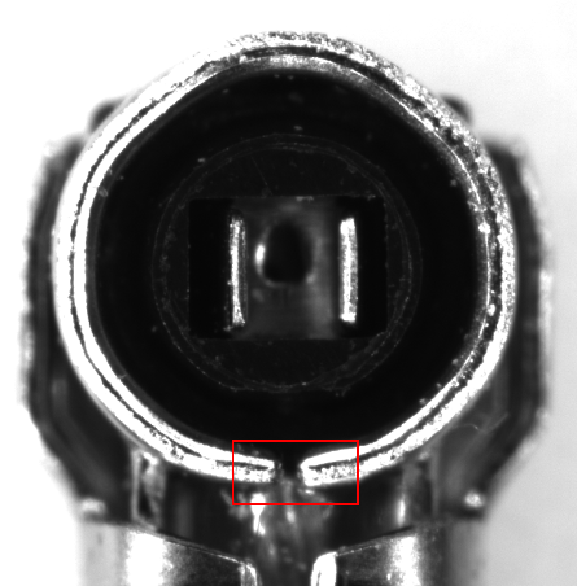

第3次拍照下方環光亮，檢測杯口外圈有無錯位。
