智造之眼丨Type-C連接器視覺檢測作者：智眼小匠來源：智造之眼
專業做視覺，認真做研發。智造之眼視覺團隊堅持突破技術，執著產品，深入應用，持之以恒的打造中國的視覺品牌，為世界提供又好又便宜的視覺產品和服務。

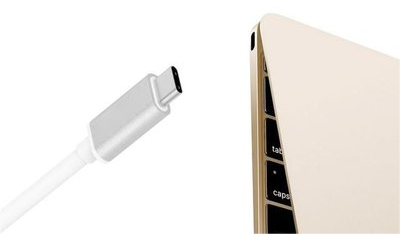

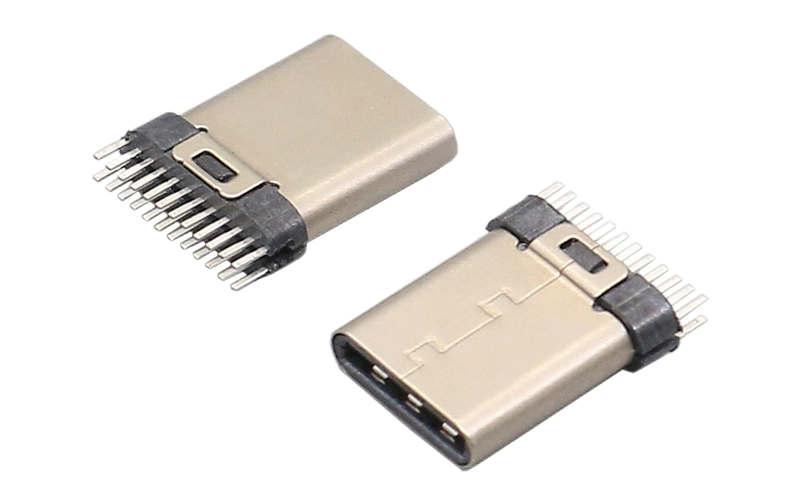

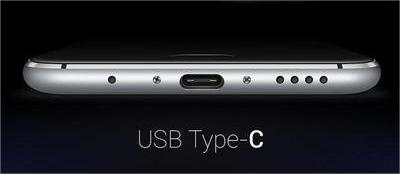

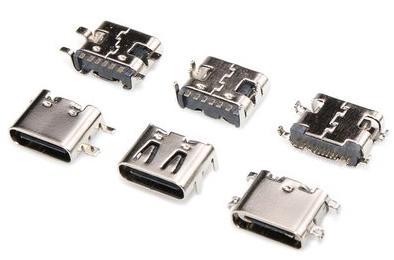

Type-C 連接器即為如今在手機筆記本電腦等電子設備中應用廣泛的Type-C接口，并且其應用范圍仍在不斷擴大，家用小電器、智能穿戴等設備的接口也漸漸替換成了Type-C接口。

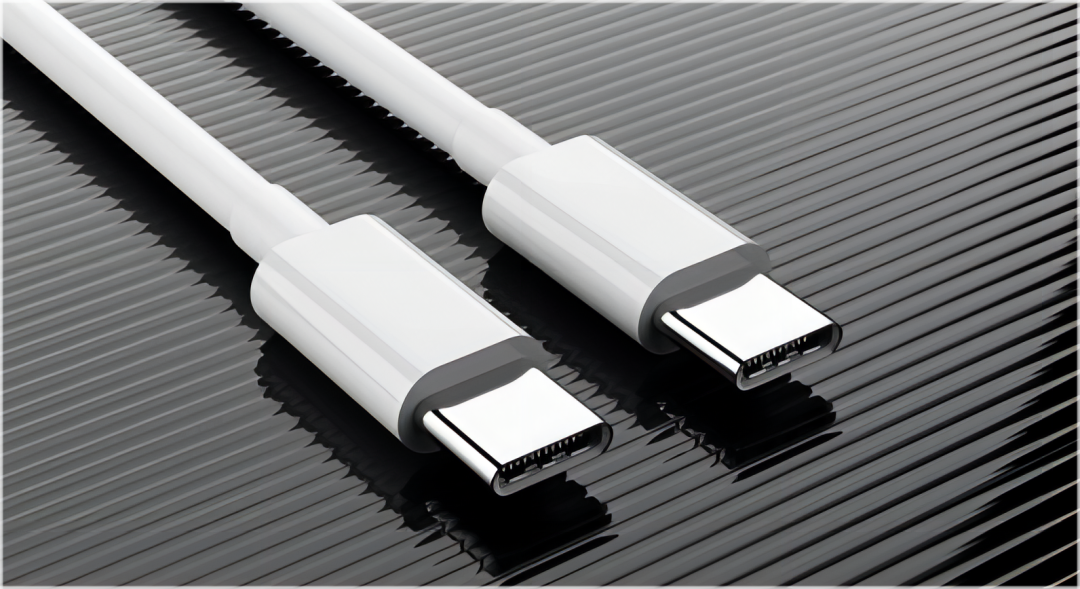

Type-C連接器全稱為USB Type-C, 作為眾多連接器中的一種，它更小型、更纖薄，具有更快的傳輸速度（最高10gbps）、更強悍的電力傳輸（最高120w）以及可雙面插入、不分正反的特點。
隨著電子設備不斷更新換代，Type-C連接器性能要求也隨之上升。在Type-C連接器的生產制造中，其質量管控會直接影響到Type-C連接器的性能，因此，更高標準的質控環節也愈發重要。
機器視覺檢測系統的引入不僅能夠提升其生產的自動化水平，更重要的是提高質量檢測的效率和精細度，對細微的尺寸以及外觀不良進行精準檢測和篩選，在沖壓、電鍍、注塑和組裝等生產流程中層層把控，確保Type-C連接器的高性能，同時減少后續生產環節物料的浪費。

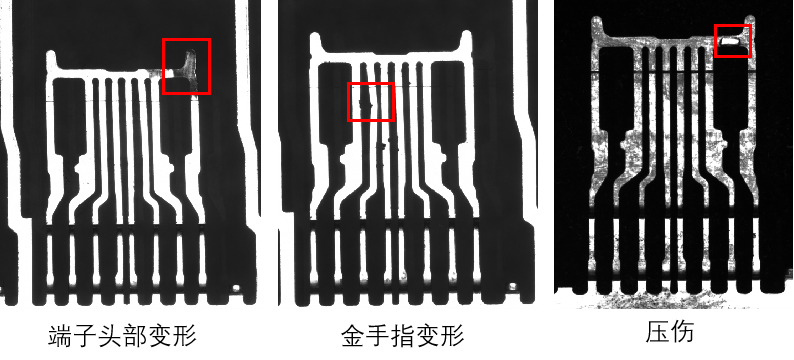

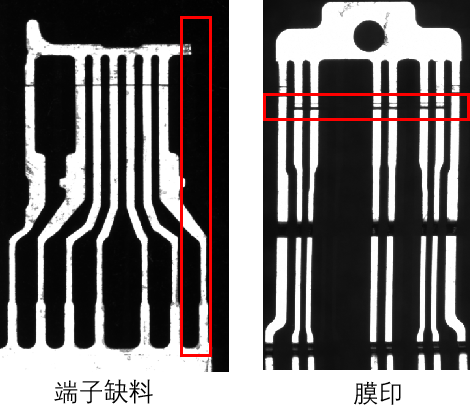

智造之眼?深耕連接器檢測領域多年，對Type-C連接器的視覺檢測積累了眾多的應用經驗，深入Type-C生產線的多個環節，包括：沖壓端子、外殼的變形壓傷劃傷等外觀檢測，端子間距、寬度側量，端子電鍍外觀尺寸檢測，內腔端子彈高，彈高上下間距，焊腳位置度，膠芯檢測等等，熟練應對各種應用場景，總結提煉相對應的視覺方案模板，檢測精度可達0.01mm，能夠快速出具配套方案，為客戶提供又好又便宜的視覺產品和服務。以下為大家介紹部分智造之眼 Type-C連接器視覺檢測的應用案例。 1. Type-C 端子沖壓外觀檢測 檢測對象 產品名稱：Type-C 產品規格：18*15*2mm 檢測內容 外觀檢測：粉屑壓傷（單pin不超過2-3個 ）、劃傷、金手指變形、料橋壓傷、模印、毛邊（0.03mm）、端子變形、端子頭部變形 檢測要求 檢測方式：靜態檢測 檢測速度：6m/min 單像素尺寸：0.0086mm/piex 視覺成像效果：

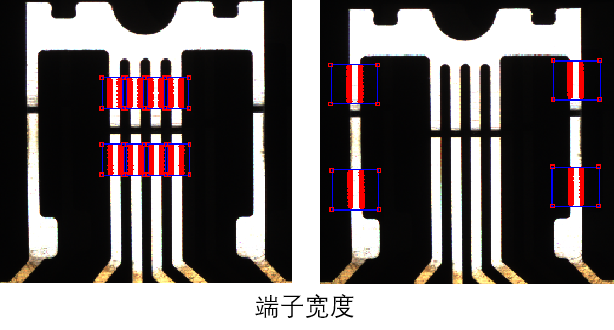

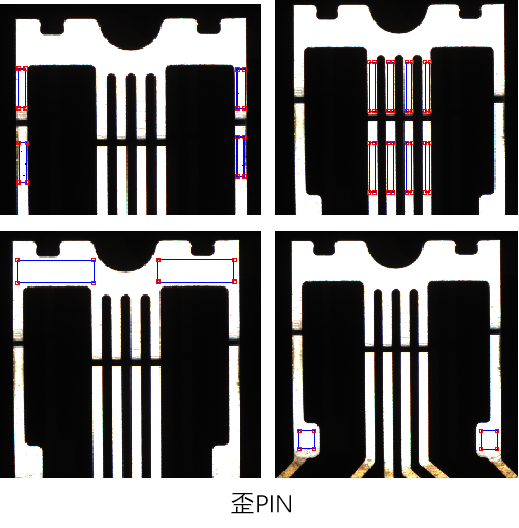

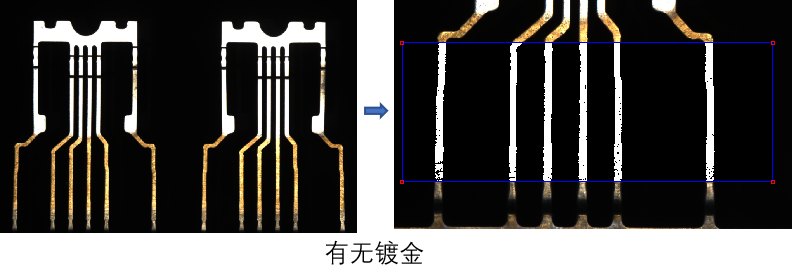

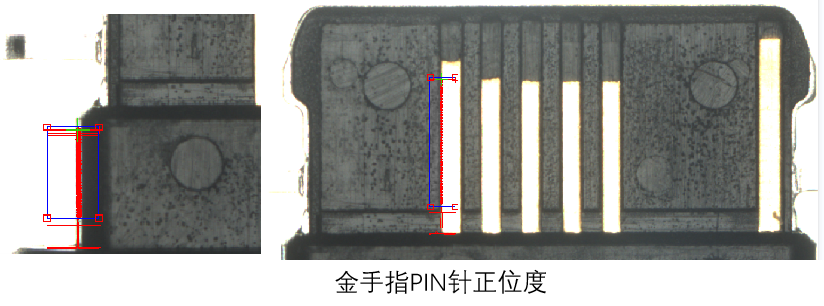

2.Type C 端子電鍍段外觀尺寸檢測 檢測對象 產品名稱：Type-C 端子 產品規格：兼容外形尺寸約15mm*15*1mm 檢測內容 有無電鍍、歪PIN、端子的寬度。 檢測要求 檢測速度: 6M/min 檢測精度：±0.012mm 單像素尺寸：0.0088mm/piex 檢測方式：靜態檢測 視覺成像效果：

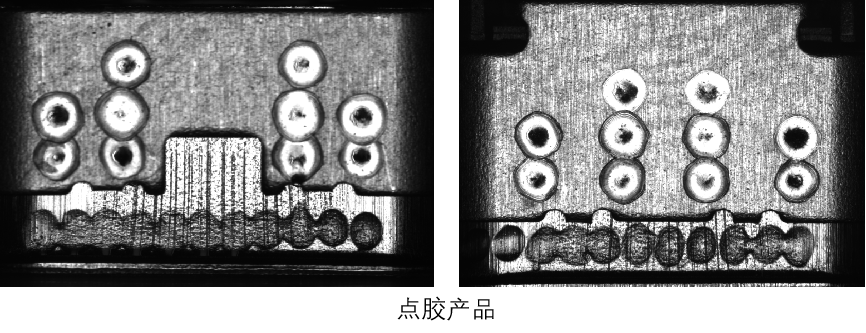

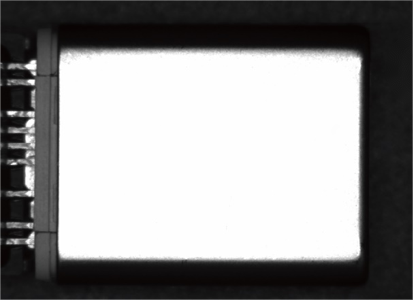

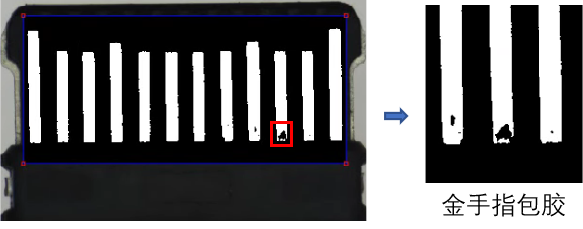

3.TYPE-C 膠芯檢測 檢測對象 產品名稱：TYPE-C 產品規格：25*14mm 檢測內容 檢測金手指包膠、注塑漏膠、缺膠（包括塑膠面凹陷缺膠0.15*0.15mm）、溢膠、塑膠裂紋，檢測金手指PIN針正位度。 檢測要求 檢測方式：靜態檢測 檢測精度：0.01mm 視覺成像效果：

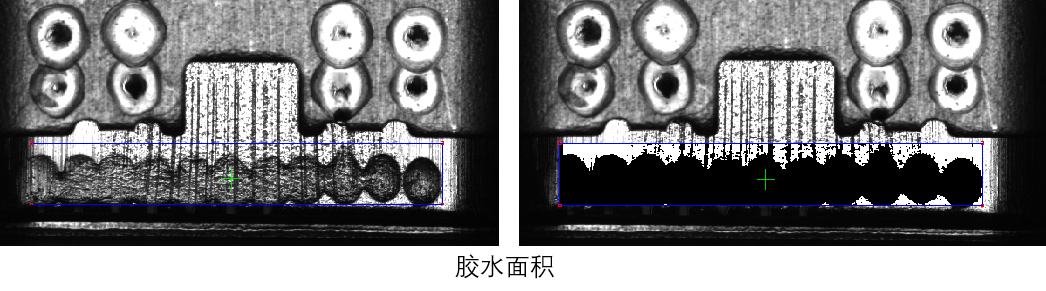

4.Type-C組裝段點膠水檢測 檢測對象 產品名稱：TYPE-C 產品規格：檢測區域約7mm*2mm 檢測內容 檢測膠水有無，是否少點膠（點膠長度超過產品點膠面長度70%，點膠寬度超過點膠面寬度50%，低于此標準為NG） 檢測要求 檢測方式：靜態檢測 檢測速度：＜250 ms/pcs 視覺成像效果：
聲明：此篇為棱鏡空間-智造之眼原創文章，轉載請標明出處鏈接：http://www.yuoutong.cn/h-nd-47.html
|
